instalacje sieci LAN/WAN

Wiemy jak ważnym elementem każdej funkcjonującej firmy jest stabilnie działająca sieć. Nawet najszybsze serwery oraz najwydajniejsze aplikacje nie mogą sprawnie funkcjonować gdy hosty klientów łączą się przez wolną lub niepoprawnie zamontowaną sieć komputerową. Częste awarie w aplikacjach bazodanowych wymagających stałego podłączenia i komunikacji z SQL wynikają z awaryjności łączy i urządzeń szkieletowych.

Wykonywane instalacje:

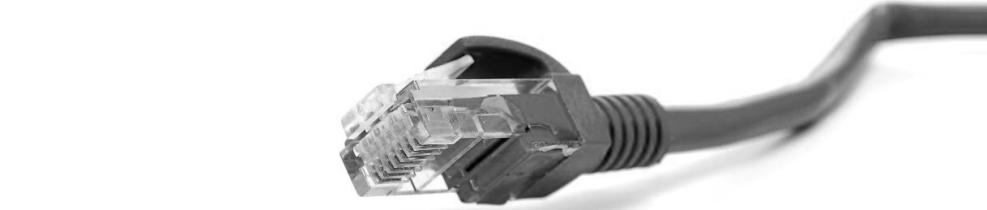

Instalacje kablowe

Wykonujemy instalacje kablem sygnałowym – skrętką (twisted-pair cable), który zbudowany jest z jednej lub więcej par skręconych ze sobą przewodów miedzianych. Każda z par posiada inną długość skręcenia w celu obniżenia zakłóceń wzajemnych, zwanych przesłuchami.

Konstrukcje kabli stosowanych w naszych instalacjach:
1
U/UTP (dawniej UTP) – skrętka nieekranowana
2
F/UTP (dawniej FTP) – skrętka foliowana
3
U/FTP – skrętka z każdą parą w osobnym ekranie z folii
4
SF/UTP (dawniej STP) – skrętka ekranowana folią i siatką
5
S/FTP (dawniej SFTP) – skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki
6
SF/FTP (dawniej S-STP) – skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i siatki


Kategorie stosowanej skrętki wg europejskiej normy EN 50171:
1
klasa D (kategoria 5) – dla szybkich sieci lokalnych, obejmuje aplikacje wykorzystujące pasmo częstotliwości do 100 MHz
2
klasa E (kategoria 6) – rozszerzenie ISO/IEC 11801/TlA wprowadzone w 1999, obejmuje okablowanie, którego wymagania pasma są do częstotliwości 250 MHz (przepustowośćrzędu 200 Mb/s). Przewiduje ono implementację Gigabit Ethernetu (4x 250 MHz = 1 GHz) i transmisji ATM 622 Mb/s
3
klasa EA (kategoria 6A) – wprowadzona wraz z klasą FA przez ISO/IEC 11801 2002:2 Poprawka 1. Obejmuje pasmo do częstotliwości 500 MHz


Wykorzystywane standardy Ethernet:
1
10BASE-T (10Base-T) to jeden z modeli należących do standardu Ethernet, wprowadzony w 1990 roku, który pozwala urządzeniom sieciowym na komunikację z wykorzystaniem skrętki. Standard obejmuje specyfikację przewodów oraz modulacji sygnału nośnego. Przewidywana przez niego prędkość to 10 Mb/s. Nazwa 10BASE-Tpochodzi od prędkości (10), częstotliwości podstawowej (ang. BASE – baseband) oraz skrętki (ang. T – twisted)
2
100BASE-TX (100Base-TX) – jedna z technologii należących do standardu Ethernet, pozwalająca na komunikowanie się urządzeń w sieciach lokalnych z prędkością 100 Mb/s. Ze względu na dziesięciokrotne zwiększenie prędkości w stosunku do poprzedniego standardu, nazywana jest onaFastEthernet
3
1000Base-T jest standardem sieci Ethernet o przepływności 1 Gb/s. Został opisany w 1999 roku w dokumencie IEEE 802.3ab. Oparta na nim sieć wykorzystuje jako medium skrętkę miedzianą UTP co najmniej Cat5 zakończonej złączemRJ-45, a jej zasięg wynosi 100 m. 1000Base-T wykorzystuje wszystkie 4 pary skrętki, jednocześnie nadając i odbierając sygnał na każdej parze, dzięki czemu możliwy jest full-duplex w obrębie jednej pary, tzw. dual-duplex. W celu osiągnięcia tak wysokiej przepływności zastosowano czterowymiarowe kodowanie 4D-PAM5


Elementy tworzące sieć komputerową:
1
serwer sieciowy - zazwyczaj komputer o dużej mocy obliczeniowej, z uruchomionymi aplikacjami realizujące usługi sieciowe
2
hosty - stacje robocze, (terminale), laptopy telefony - na których instalujemy oprogramowanie sieciowe nazywane klientem
3
media transmisji – kable miedziane, fale radiowe
4
osprzęt sieciowy – karty sieciowe, modemy, routery, koncentratory, przełączniki, punkty dostępowe
5
zasoby sieciowe – wspólny sprzęt, programy, bazy danych
6
oprogramowanie sieciowe – to programy komputerowe, dzięki którym możliwe jest przesyłanie informacji między urządzeniami sieciowymi. Rozróżnia się trzy podstawowe rodzaje oprogramowania sieciowego:
- klient-serwer (system użytkownik) – system, w którym serwer świadczy usługi dołączonym stacjom roboczym
- host-terminal (system baza) do komputera głównego (hosta) dołączone zostają terminale lub komputery emulujące terminale
- peer-to-peer – połączenia bezpośrednie; każdy komputer w sieci ma takie same prawa i zadania


Zalety skrętki:
- tanie koszty zakupu i instalacji,
- wysoka prędkość transmisji
- łatwe diagnozowanie uszkodzeń
- łatwa instalacja
- odporność na poważne awarie (przerwanie kabla unieruchamia najczęściej tylko jeden komputer)
- jest akceptowana przez wiele rodzajów sieci

Wady skrętki:
- mniejsza długość odcinka kabla niż w innych mediach stosowanych w Ethernecie
- mała odporność na zakłócenia (skrętki nie ekranowanej)
- niska odporność na uszkodzenia mechaniczne


Warianty podłączenia wtyczek RJ-45 oraz RJ-11

Instalacje bezprzewodowe

Wi-Fi określa potocznie zestaw standardów stworzonych do budowy bezprzewodowych sieci komputerowych. Szczególnym zastosowaniem Wi-Fi jest budowanie sieci lokalnych (LAN) opartych na komunikacji radiowej czyli WLAN. Zasięg od kilkunastu metrów do kilku kilometrów i przepustowości sięgającej 300 Mb/s.

Standardy w sieciach bezprzewodowych jakie wykorzystujemy:
1
802.11a – 54 Mb/s częstotliwość 5 GHz
2
802.11b – 11 Mb/s częstotliwość 2,4 GHz posiada zasięg ok. 30 m w pomieszczeniu i 120 m w otwartej przestrzeni; w praktyce można osiągnąć transfery rzędu 5,5 Mb/s
3
802.11g – 54 Mb/s częstotliwość 2,4 GHz, obecnie najpopularniejszy standard Wi-Fi. który powstał w czerwcu 2003 roku, w praktyce osiągalne są transfery do 20-22Mbit/s przy transmisji w jedną stronę, wykorzystanie starszych urządzeń w tym standardzie powoduje zmniejszenie prędkości do 11 Mb/s, jest bardziej podatna na zakłócanie i wymaga silniejszego i stabilniejszego sygnału niż 802.11b
4
802.11n – 600 Mb/s częstotliwość 2,4 GHz, w praktyce osiągalne są transfery rzędu 150Mbit/s w jedną stronę, jednak wymaga on bardzo silnego i stabilnego sygnału do działania


Problemy występujące w czasie dostępu do sieci bezprzewodowych typu Wi-Fi, które staramy się wyeliminować:
1
Efekt przechwytywania – występuje, gdy do jednego odbiornika docierają dwa sygnały o różnej mocy
2
Zjawisko odkrytej stacji – zjawisko występuje wtedy, gdy stacja znajduje się w zasięgu stacji nadawczej, ale poza zasięgiem stacji odbiorczej
3
Zjawisko ukrytej stacji – stacja jest ukryta jeżeli znajduje się w zasięgu stacji odbierającej dane, ale jest poza zasięgiem stacji nadawczej
4
Interferencje – zakłócenia transmisji, powstają gdy stacja jest poza zasięgiem zarówno odbiornika jak i nadajnika, jednak wystarczająco blisko aby móc zakłócić przesyłanie informacji między nimi


Stosowane metody zabezpieczeń zgodne ze standardem 802.11:
1
uwierzytelniania – identyfikacja i weryfikacja autentyczności informacji przesyłanych przez użytkownika, który łączy się z siecią (IEEE 802.1X)
2
protokół WEP (ang. Wired Equivalent Privacy) – działa na zasadzie współdzielonego klucza szyfrującego o długości 40 do 104 bitów i 24 bitowym wektorze inicjującym. WEP jest aktualnie bardzo złym zabezpieczeniem które nie chroni nas przed włamaniami z zewnątrz. W średnio obciążonej sieci klucze WEP można złamać w 90% przypadków, poniżej 1h pasywnego nasłuchiwania pakietów
3
protokoły WPA/WPA2 – nowe, dużo bardziej bezpieczne mechanizmy szyfrowania przesyłanych danych
4
autoryzacja – zgoda lub brak zgody na żądaną usługę przez uwierzytelnionego użytkownika. Zabezpieczenie to jest wykonane przez punkt dostępu lub serwer dostępu
5
rejestracja raportów – rejestr akcji użytkownika związanych z dostępem do sieci. Kontrola raportów pozwala na szybką reakcję administratorów na niepokojące zdarzenia w sieci


Zalety rozwiązań WiFi:
- możliwość budowy sieci z dostępem do Internetu w domu lub biurze, pozbawionej kabli
- korzystanie z bezprzewodowego Internetu poprzez lokalnych dostawców
- korzystanie z darmowego Internetu poprzez HotSpoty (dostępne w większych miastach)
- swoboda i mobilność – bezprzewodowe podłączanie do sieci mobilnych urządzeń (notebooki, palmtopy)
- łatwo dostępne i coraz tańsze urządzenia Wi-Fi na rynku
- duża odporność na wyładowania atmosferyczne w porównaniu z siecią LAN
- tanie, szybkie w instalacji
- możliwość łączenia się z Internetem z każdego miejsca nawet w ruchu
- czasami bardzo potrzebne w budynkach zabytkowych gdzie nie można stosować okablowania
- relatywne szybkie w porównaniu do standardowych wymagań
- są częściej używane i poprawiają efektywność pracy
- stają się standardem w wielu domach prywatnych

Wady rozwiązań WiFi:
- wykorzystywane w Wi-Fi standardy 802.11b, 802.11g oraz 802.11n wykorzystują pasmo 2,4 GHz. W tym samym zakresie pracują takie urządzenia jak Bluetooth, kuchenki mikrofalowe, telefony bezprzewodowe, radary meteorologiczne, radiowa telewizja przemysłowa oraz wiele innych. Efektem może być zagłuszanie sygnałów Wi-Fi i ograniczenie zasięgu hotspota
- sieci Wi-Fi mają stosunkowo mały zasięg. Zwykle hotspot oparty na 802.11b lub 802.11g jest dostępny w odległości do 90 metrów w pomieszczeniach lub 150 metrów na zewnątrz
- jeżeli urządzenie wykorzystujące Wi-Fi nie zostanie poprawnie skonfigurowane, może stać się łatwym celem ataku. Wykorzystywany w sieciach radiowych standard kryptografii WEP jest łatwy do złamania. Szyfrowanie WPA również nie jest już bezpieczne. Aktualnie zalecane jest stosowanie protokołu WPA2, który jest obecnie najsilniejszym z protokołów służących do zabezpieczania sieci Wi-Fi
- połączenia na dalekie odległości mogą niekiedy okazać się niestabilne, gdy odbierany sygnał z punktu dostępowego jest zbyt słaby
- prędkość transmisji danych w przypadku wykorzystania standardu Wi-Fi nie dorównuje rozwiązaniom kablowym, jednak jest wystarczająca do korzystania z Internetu
- mniej bezpieczne od sieci kablowych, przez co konieczne jest stosowanie dodatkowych zabezpieczeń które dodatkowo zmniejszają prędkość przesyłu
- czasami (szczególnie w miastach) przesył może być wzajemnie zakłócany przez dużą liczbę urządzeń działających na tych samych kanałach
- wymagają rezerwacji odpowiedniego pasma
- szybkość transmisji zależy od odległości między urządzeniami komunikującymi się
- bardzo podatne na zakłócenia

Naszą jakość usług potwierdzają liczne dowody uznania naszych klientów oraz fakt, iż z każdą zmianą lokalizacyjną lub rozwojem w firmach jakimi się opiekujemy jesteśmy zapraszani do kolejnych prac wykonawczych w zakresie infrastruktury IT.

Przeczytaj przykładowe referencje
